为什么沙子会粘在失去的泡沫上

为什么沙子会粘在失去的泡沫上
郑州宇盛铸造有限公司是专业的破碎机耐磨配件制造商，如果采用失泡沫铸造工艺，

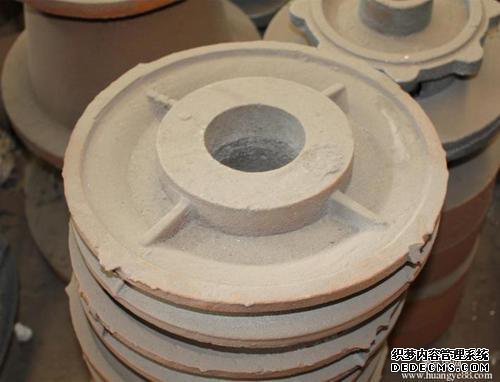

通常存在此类问题，铁砂是最常见的铸造缺陷之一。
。
经过十多年的不断发展，公司在铸件制造方面积累了丰富的经验，总结了可能导致铸件打磨的以下原因：
（1）浇注温度过高。
浇注温度是消失模铸造工艺的关键因素之一。
汽化气化
分解所需的热量只能在冶炼过程中从熔融金属中获得。这降低了金属流前端的温度。
实践表明，浇注温度适当升高
改善铸件的表面质量是有益的。
例如，在熔化一块铸铁时，浇注温度列在1380至1400之间，铸件不再完全浇注。
表面皱纹也大大改善。
但是，当浇注温度超过1400℃时，会产生沙。
通常，与传统的铸造工艺相比，使用消失模铸造。
熔化时，铸铁的熔化温度应为20-40。
钢水的熔化温度必须高达10-30。
但是，浇注温度不应太高以防止砂粒缺陷。
。
（2）仅沙子填充是不够的。
当所有沙子都放在垃圾桶中然后被击打时，部分填充沙子变得更加容易。
结果，沙子局部存在于框架中。
从这一观点出发，必须采用间歇抛光。
如果振动装置不理想，尤其是水平孔内腔的角
填充沙子并不容易。
在这种情况下，除了改进提取设备外，还必须注意手动填充沙子。
泡沫模具下方的凹槽很难填充。
在这种情况下
有必要考虑更改发射的发射位置。
如果无法做到这一点，请考虑用自固化砂填充泡沫模具的凹入部分，然后用沙箱砂磨。
如果涂料的透气度太高或涂层太薄，则可能导致粘附。
在两种情况下，在不改变涂层的情况下增加涂层厚度都可以缓解该问题。
。
如果问题仍然存在，则需要与涂料供应??商合作以改善涂层。
